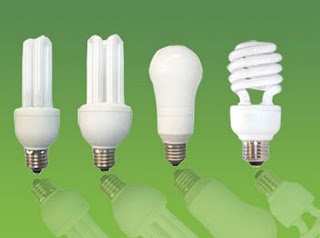

Lámparas Fluorescentes
La lámpara fluorescente, también denominada tubo fluorescente, es una lámpara de vapor de mercurio a baja presión, utilizada para la iluminación doméstica e industrial. Su gran ventaja frente a otro tipo de lámparas, como las incandescentes, es su eficiencia energética. Está formada por un tubo o bulbo fino de vidrio revestido interiormente con una sustancia que contiene fósforo y otros elementos que emiten luz al recibir una radiación ultravioleta de onda corta emitidas por el gas de Mercurio la electricidad. El tubo contiene una pequeña cantidad de vapor de mercurio y un gas inerte, habitualmente argón o neón, sometidos a una presión ligeramente inferior a la presión atmosférica. Asimismo, en los extremos del tubo existen dos filamentos hechos de tungsteno.
Ya en 1856 el físico alemán Heinrich Geissler consiguió el antecedente más antigua del tubo fluorescente mediante el cual obtuvo una luz de brillo azulado a partir de un gas noble (como argón o neón) encerrado en un tubo por el que hacía pasar electricidad Debido a su forma, este dispositivo pasó a llamarse "Tubo de Geissler".
En 1891, el inventor estadounidense Daniel McFarlane Moore comenzó a realizar experimentos con tubos de descarga gaseosa, creando así en 1894 la Lámpara Moore, que era una lámpara comercial que competía con las bombillas de luz incandescentes creadas por su antiguo jefe Thomas Alva Edison. Estas lámparas que contenían nitrógeno y dióxido de carbono emitían luz blanca y rosada, respectivamente y tuvieron un éxito moderado. Sería en 1904, cuando las primeras de estas lámparas fueron instaladas en unos almacenes de la ciudad estadounidense de Newark. Como las labores de instalación, mantenimiento y reparación de estas lámparas eran dificultosas, no tuvieron éxito.
La lampara de vapor de mercurio fue construida en 1901, la cual emitía luz de coloración verde-azulada, que no servía para la mayoría de los usos prácticos. Sin embargo, su diseño fue muy cercano al de las lámparas actuales, además de tener mayor eficiencia que las lámparas incandescentes.
En 1926, Edmund Germer, Friedrich Meyer y Hans Spanner decidierom incrementar la presión del gas dentro del tubo y recubrirlo internamente con un polvo fluorescente que convirtiera la radiación ultravioleta emitida por un gas en estado de plasma en una luz blanca más uniforme. La idea fue patentada al año siguiente y posteriormente la patente fue adquirida por la empresa estadounidense General Electric y bajo la dirección de George E. Inman la hizo disponible para el uso comercial en 1938. Los conocidos tubos rectos y de encendido por precalentamiento, se mostraron por primera vez al público en la Feria Mundial de New York, en el año 1939. Desde entonces, los principios de funcionamiento se han mantenido inalterables.
Partes de una lámpara fluorescente
Las partes principales que componen las lámparas fluorescentes:
- Tubo de descarga
- Casquillos con los filamentos
- Cebador, encendedor o arrancador (starter)
- Balasto (ballast)
- Tubo de descarga. El cuerpo o tubo de descarga de las lámparas fluorescentes se fabrica de vidrio, con diferentes longitudes y diámetros. La longitud depende, fundamentalmente, de la potencia en watt (W) que desarrolle la lámpara. El diámetro, por su parte, se ha estandarizado a 25,4 mm (equivalente a una pulgada) en la mayoría de los tubos. Los más comunes y de uso más generalizado tienen forma recta, aunque también se pueden encontrar con forma circular.La pared interior del tubo se encuentra recubierta con una capa de sustancia fosforescente o fluorescente, cuya misión es convertir los rayos de luz ultravioleta (que se generan dentro y que no son visibles para el ojo humano), en radiaciones de luz visible. Para que eso ocurra, su interior se encuentra relleno con un gas inerte, generalmente argón (Ar) y una pequeña cantidad de mercurio (Hg) líquido. El gas argón se encarga de facilitar el surgimiento del arco eléctrico que posibilita el encendido de la lámpara, así como de controlar también la intensidad del flujo de electrones que atraviesa el tubo.
- Casquillos. La mayoría de los tubos fluorescentes rectos poseen en cada uno de sus extremos un casquillo con dos patillas o pines de contactos eléctricos externos, conectadas interiormente con los filamentos de caldeo o de precalentamiento. Estos filamentos están fabricados con metal de tungsteno, conocido también por el nombre químico de wolframio (W), recubiertos de calcio(Ca) y magnesio (Mg) y su función principal en los tubos de las lámparas fluorescente es calentar previamente el gas argón que contienen en su interior para que se puedan encender.
A. Patillas o pines de contacto. B. Electrodos. C. Filamento de tungsteno. D. Mercurio (Hg) líquido.E. Átomos de gas argón (Ar). F. Capa o recubrimiento fluorescente de fósforo (P). G. Tubo de descarga. de cristal.
El recubrimiento de calcio y magnesio que poseen los filamentos facilita la aparición del flujo de electrones necesario para que se efectúe el encendido de la lámpara. En medio de ese proceso los filamentos se apagan y se convierten en dos electrodos, a través de los cuales se establece ese flujo de corriente o de electrones.
- Cebador:Las lámparas fluorescentes por precalentamiento utilizan un pequeño dispositivo durante el proceso inicial de encendido llamado cebador o encendedor térmico(starter).Este dispositivo se compone de una lámina bimetálica encerrada en una cápsula de cristal rellena de gas neón (Ne). Esta lámina tiene la propiedad de curvarse al recibir el calor del gas neón cuando se encuentra encendido con el objetivo de cerrar un contacto que permite el paso de la corriente eléctrica a través del circuito en derivación donde se encuentra conectado el cebador.
Este dispositivo se compone de una lámina bimetálica encerrada en una cápsula de cristal rellena de gas neón (Ne). Esta lámina tiene la propiedad de curvarse al recibir el calor del gas neón cuando se encuentra encendido con el objetivo de cerrar un contacto que permite el paso de la corriente eléctrica a través del circuito en derivación donde se encuentra conectado el cebador.
Conectado en paralelo con la lámina bimetálica, se encuentra un capacitor antiparasitario, encargado de evitar que durante el proceso de encendido se produzcan interferencias audibles a través del altavoz de un receptor de radio o ruidos visibles en la pantalla de algún televisor que se encuentre funcionando próximo a la lámpara.
Otra variante de lámpara fluorescente es la de encendido rápido, que no requiere cebador, pues los electrodos situados en los extremos del tubo se mantienen siempre calientes.
Otras lámparas poseen encendido instantáneo y tampoco utilizan cebador. Este tipo de lámparacarece de filamentos y se enciende cuando se le aplica directamente a los electrodos una tensión o voltaje mucho más elevado que el empleado para el resto de las lámparas fluorescentes.
Por otra parte, en la actualidad la mayoría de las lámparas fluorescentes de tecnología más moderna sustituyen el antiguo cebador por un dispositivo de encendido rápido, mucho más eficiente que todos los demás sistemas desarrollados anteriormente, conocido como balasto electrónico.
- Balasto electromagnético: El balasto electromagnético fue el primer tipo de inductancia que se utilizó en las lámparas fluorescentes. Consta de un transformador de corriente o reactancia inductiva, compuesto por un enrollado único de alambre de cobre. Los balastos de este tipo constan de las siguientes partes:
- 1.Núcleo. Parte fundamental del balasto. Lo compone un conjunto de chapas metálicas que forman el cuerpo o parte principal del transformador, donde va colocado el enrollado de alambre de cobre.
- 2.Carcasa. Envoltura metálica protectora del balasto. Del enrollado de los balastos magnéticos comunes salen dos o tres cables (en dependencia de la potencia de la lámpara), que se conectan al circuito externo, mientras que de los balastos electrónicos salen cuatro.
- 3.Sellador. Es un compuesto de poliéster que se deposita entre la carcasa y el núcleo del balasto. Su función es actuar como aislante entre el enrollado, las chapas metálicas del núcleo y la carcasa.
4.Capacitor o filtro. Se utiliza para mejorar el factor de potencia de la lámpara, facilitando que pueda funcionar más eficientemente. Desde el punto de vista de la operación de la lámpara fluorescente, la función del balasto es generar el arco eléctrico que requiere el tubo durante el proceso de encendido y mantenerlo posteriormente, limitando también la intensidad de corriente que fluye por el circuito del tubo.
Los balastos magnéticos de uso más extendidos se fabrican para que puedan trabajar conectados a una línea de suministro eléctrico de 110 ó a una de 220 volt de tensión de corriente alterna y 50 ó 60 hertz (Hz) de frecuencia.
